ТРАНСФОРМАТОРЫ
СИЛОВЫЕ ТИПА ТМГ

СИЛОВЫЕ МАСЛЯНЫЕ ТРЕХФАЗНЫЕ ТРАНСФОРМАТОРЫ

СИЛОВЫЕ МАСЛЯННЫЕ ТРАНСФОРМАТОРЫ МОГУТ РАБОТАТЬ ДАЖЕ В УСЛОВИЯХ КРАЙНЕГО СЕВЕРА.

Они могут быть расположены не выше 1000 м над уровнем моря.
Относительная влажность воздуха — не более 80%.

Т – ТРЕХФАЗНЫЙ
М- МАСЛЯНЫЙ
Г – ГЕРМЕТИЧНЫЙ
У — умеренный климат (–45…+40° С);
ХЛ — холодный климат (–60…+40° С);
УХЛ — умеренный и холодный климат (–60…+40° С);
Э -для питания экскаваторов
Б – для питания электрооборудования буровых установок
Н - регулируемое напряжение под нагрузкой
П - передвижного типа, на салазках
Д - Принудительная циркуляция воздуха и естественная циркуляция масла
Н - с регулированием напряжения под нагрузкой (РПН)
Р - расщепленная обмотка нижнего напряжения.
С - предназначен для работы в электрических сетях собственных нужд электростанции
З - защита.
ТО - термическая обработка
Ж - Железнодорожный
Т - трехобомоточный
ПН - погруженных электронасосов добычи нефти.

Силовой трехфазный трансформатор ТМГ предназначается для преобразования электроэнергии в сетях энергоснабжения промышленных предприятий и населенных пунктов. Установка оснащается масляным баком герметичного типа без масло расширителя и оборудуется предохранительным клапаном. Основные технические характеристики трансформатора типа ТМГ:
• Мощность номинальная от 16 до 2500 кВА.
• Напряжение на вводе (ВН) от 6 до 20 кВ, на выходе (НН) 0,4 .
• Потери холостого хода от 85 до 27700 Вт.
• Напряжение короткого замыкания от 4,5 до 6,0% от номинального.

Сокращение ПБВ расшифровывается как «переключение без возбуждения». С помощью таких устройств обмотки переключаются только на выведенном в ремонт трансформаторе.
Устройства типа РПН — «регулирование под нагрузкой» позволяют переключать обмотки во время работы, при этом отключений питания не требуется.

На этой странцице Вы можете заказать трансформаторы
силовые масляные трехфазные типа:

Трансформаторы ТМГ: от 25 кВА до 2500 кВА в т.ч УХЛ - маслянный герметичный трехфазные.
с УХЛ - климатическое исполнение.
Трансформаторы ТМ: от ТМ 25 кВА - до ТМ 6300 кВА, ТМ У1(УХЛ1).
Трансформаторы ТМ c ПБВ (подстройки напряжения без отключения)
Трансформатор ТМЭГ, ТМЭ - трехфазный масляный герметичный для питания экскаваторов.
Трансформаторы ТД и ТДН для промышленных предприятий с принудительная циркуляция воздуха и естественная циркуляция масла.
Трансформаторы ТДТН - трехобмоточные с Принудительная циркуляция воздуха и естественная циркуляция масла, с регулированием напряжения под нагрузкой (РПН)
Трансформаторы ТРДНС.
Трансформатор ТДНС.
Трансформаторы ТМЗ - трехфахные маслянные с защитой.
Трансформаторы ТДС
Трансформаторы ТМТО - где ТО термическая обработка
Трансформаторы ТМЖ для железнодорожного транспорта.
Трансформатор ТМПН(Г) и ТМПН - где (Г) - герметичного исполнения.

Трансформаторы ТМГ: от 25 кВА до 2500 кВА в т.ч УХЛ - маслянный герметичный трехфазные.
с УХЛ - климатическое исполнение.

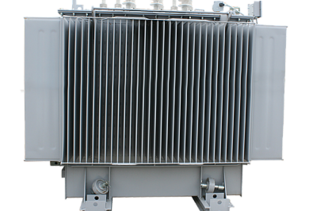

Герметичные масляные трехфазные двухобмоточные понижающие общепромышленного назначения трансформаторы ТМГ мощностью от 25 до 2500 кВА предназначены для преобразования электроэнергии в сетях энергосистем и потребителей в условиях внутренней и наружной установки частотой 50 Гц, напряжением 6; 10 кВ.
С целью увеличения поверхности охлаждения в трансформаторах ТМ-25…2500 с маслорасширителем используют гофрированные стенки, а в ТМ-1600-2500 – радиаторы.

ТМГ выпускаются с номинальным напряжением первичной обмотки (высокого напряжения ВН) до 10 кВ включительно и вторичной обработки (низкого напряжения НН) – 0,4 кВ.

каталог

Трансформаторы силовые трехфазные масляные
от ТМГ 25 - до ТМГ 2500
кВА 20 0,4 кВА

Трансформаторы силовые трехфазные масляные
от ТМГ 25 - до ТМГ 2500
кВА 6(10) 0,4 кВА

Трансформаторы силовые трехфазные масляные
от ТМГ25 - до ТМГ 1600У1(УХЛ1)

Текст заголовка Текст заголовка

Номинальная мощность, КВа2500
Номинальное напряжение, кВ ВН20
Потери холостого хода(Ро), Вт0,4
Номинальная частота, Гц50 Гц
Габариты, ДхШхВ мм2305 x 1370 x 2122

Номинальная мощность, КВа2500
Номинальное напряжение, кВ ВН6, 10
Потери холостого хода(Ро), Вт0,4
Номинальная частота, Гц50 Гц
Габариты, ДхШхВ мм2270 x 1310 x 2160

Номинальная мощность, КВа2000
Номинальное напряжение, кВ ВН20
Потери холостого хода(Ро), Вт0,4
Номинальная частота, Гц50 Гц
Габариты, ДхШхВ мм2108 x 1228 x 2090

ПАРАМЕТРЫ

ЗАКАЗАТЬ

каталог

Трансформатор ТМГ 2000 кВА 20 0,4 кВА

Трансформатор ТМГ 2000 кВА 6(10) 0,4 кВА

Трансформатор ТМГ 2000 кВА 20 0,4 кВА

Текст заголовка Текст заголовка

Номинальная мощность, КВа2000
Номинальное напряжение, кВ ВН20
Потери холостого хода(Ро), Вт0,4
Номинальная частота, Гц50 Гц
Габариты, ДхШхВ мм2108 x 1228 x 2090

Номинальная мощность, КВа2000
Номинальное напряжение, кВ ВН6, 10
Потери холостого хода(Ро), Вт0,4
Номинальная частота, Гц50 Гц
Габариты, ДхШхВ мм2270 x 1530 x 2195

Номинальная мощность, КВа2000
Номинальное напряжение, кВ ВН20
Потери холостого хода(Ро), Вт0,4
Номинальная частота, Гц50 Гц
Габариты, ДхШхВ мм2108 x 1228 x 2090

ПАРАМЕТРЫ

ЗАКАЗАТЬ

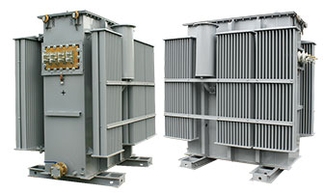

Трансформатор ТМЗ

Трансформатор силовой
ТМЗ 250 - 2500 кВА 6(10) 0,4 кВ

Текст заголовка Текст заголовка

Номенклатура (на примере ТМГ-250/10-УХЛ1):

Т – трансформатор трёхфазный;
М – масляное охлаждение с естественной циркуляцией воздуха и масла;
Г – герметичное исполнение;
250 – номинальная мощность, кВА;
10 – класс напряжения обмотки на стороне высокого напряжения, кВ;
УХЛ1 – климатическое исполнение по ГОСТ 15150-69 и категория размещения по ГОСТ 15543.1-89.

ЗАКАЗАТЬ

ТМЗ – это трансформатор трёхфазный c масляным охлаждением с естественной циркуляцией воздуха и масла и защитой азотной подушкой.

Силовые трёхфазные масляные трансформаторы типа ТМЗ используют для понижения напряжения на крупных промышленных объектах, в комплектных трансформаторных подстанциях и зданиях бытового назначения в целях снабжения потребителей электроэнергией. Благодаря своей конструкции могут эксплуатироваться как на открытых, так и на закрытых распределительных устройствах. Допустимый температурный режим – от –45 до +40 °С с влажностью до 80%.

Трансформатор ТМЗ 250кВА 6/10 0,4кВ – это высококачественный прибор от ТОО УТЗ, который предназначен для преобразования напряжения в электрических сетях. Этот трансформатор имеет номинальную мощность 250 кВт и номинальное напряжение 6 и 10 кВ.

Одним из главных преимуществ ТМЗ 250кВА является его высокая надежность и долговечность. Производитель гарантирует, что этот прибор прослужит не менее 36 месяцев без необходимости ремонта или замены.

Еще одним важным преимуществом ТМЗ является его относительно низкие потери холостого хода (Ро) – всего 0,4 Вт. Это позволяет значительно снизить затраты на электроэнергию и повысить эффективность работы сетей.

Кроме того, устройство имеет схему и группу соединения, которые обеспечивают оптимальную работу электрических сетей и минимизируют потери энергии.
