Чем данный универсальный трансформатор лучше аналогов?

– Традиционно использовался универсальный трансформатор с открытой схемой, начала и концы трех фаз ВН выводились на бак и соединялись в треугольник(Д/Ун) на напряжение 6 кВ и в звезду(У/Ун) на напряжение 10 кВ.

Соединение У/Ун имеет ряд недостатков, связанных с неудовлетворительной работой на выраженную несимметричную нагрузку (например, однофазная нагрузка с протеканием тока в нейтрали НН):

Снижение напряжения загруженной фазы.
Повышение напряжения незагруженных фаз.
Избыточные потери мощности и электроэнергии (как следствие- избыточный нагрев трансформатора).
Ухудшение синусоидальности токов и напряжений.
Заниженные токи однофазного короткого замыкания (из-за высокого сопротивления нулевой последовательности данной схемы) и опасные скачки напряжения в данном аварийном режиме.
Наше новое изделие лишено вышеперечисленных недостатков, так как благодаря специальной конструкции обмотки ВН при переходе с одного напряжения на другое сохраняется схема соединения обмоток треугольник-звезда с нулем (Д/Ун).Пример текста...

Что из себя представляет?

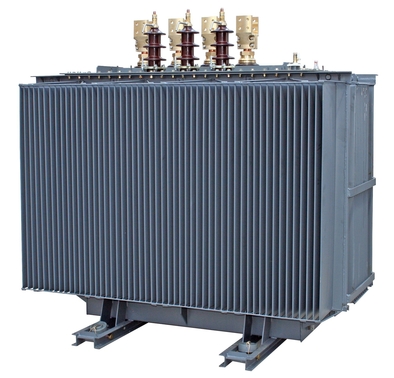

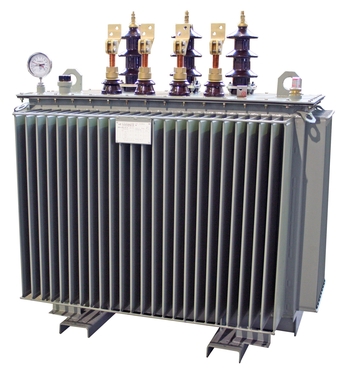

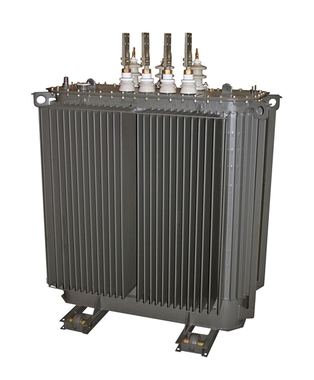

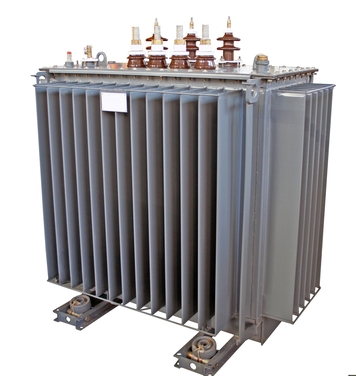

– Трехфазный трансформатор со схемой соединения треугольник-звезда с нулем (Д/Ун), который может эксплуатироваться как в сетях с номинальным напряжением 6, так и 10 кВ (для перехода с одного напряжения на другое достаточно воспользоваться переключателем на крышке бака).

Где может найти применение?

– В сетях с номинальным напряжением 6 кВ, которые в перспективе будут переводиться на напряжение 10 кВ.

– При замене старых/вышедших из строя трансформаторов или расширении сети 6 кВ, которую в будущем планируют переводить на напряжение 10 кВ, рациональнее изначально закупать трансформаторы, способные работать с напряжением 6 и 10 кВ, чем в последствии дополнительно закупать трансформаторы на напряжение 10 кВ.

– В случаях, когда на стадии проектирования неизвестно к какой сети будут подключаться трансформаторы.

Покупка универсального изделия поможет заранее составить проект и заключить контракт на поставку оборудования, что позволит сократить сроки строительства.

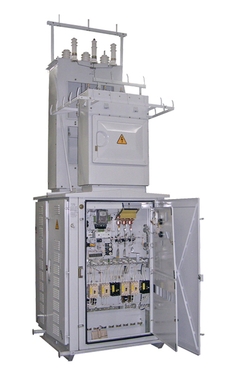

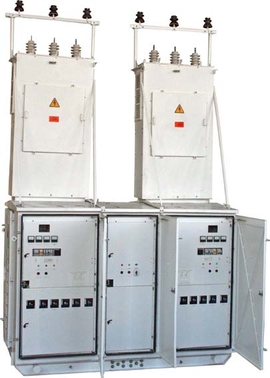

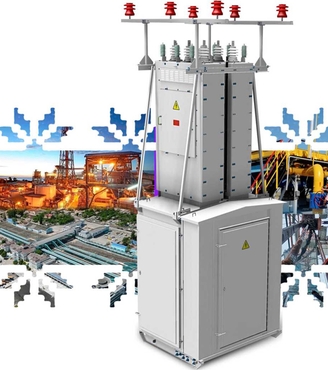

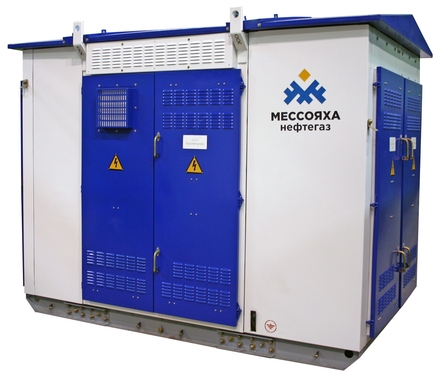

– В составе мобильных(передвижных) КТП.

Применение данных трансформаторов в передвижных КТП делает возможным подключение к сетям 6 и 10 кВ, что увеличивает область применения этих подстанций.
